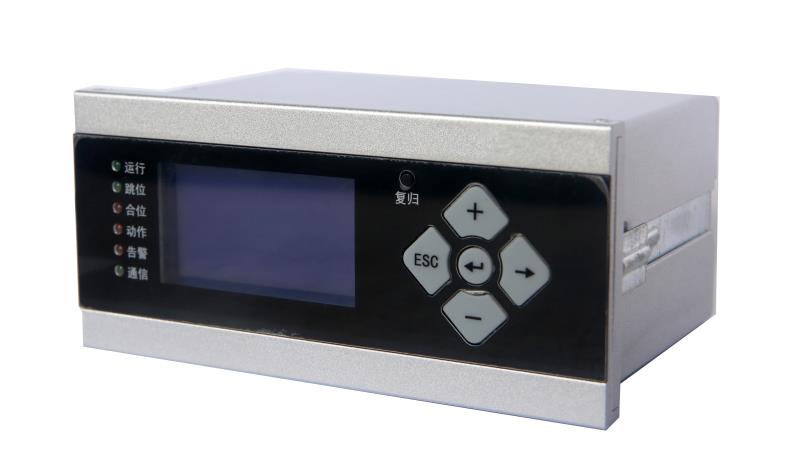

   弧光保護器也稱為弧光保護裝置。在南網中有明確的規定，為了有效抑制35kV和10kV母線和斷路器故障引起主變壓器損壞事故的發生，要求在110kV變電站35kV和10kV開關柜配置電弧光保護，作為35kV和10kV母線的快速母線保護。因此弧光保護裝置使用量也慢慢多了起來。

1、弧光保護使用意義

   在電力系統由于各種的短路原因可引起弧光，弧光會以300m/s的速度爆發，摧毀途中的任何物質。只要系統中不斷電，弧光就會一直存在。要想最大限度的減少弧光的危害，我們需要安全、迅速地切斷電弧光，只有這樣才能保證運檢人員不受傷害，設備的損失降到最低。

2、常見弧光保護的要求

1）電弧光保護應選用通過公司入網檢測的性能可靠的產品。

2）電弧光保護應能接入主變中/低壓側電流作為輔助判別元件，以防止誤動。電流判別元件采用三相電流檢測  方式，整定值應按躲過該主變實際最大負荷電流整定，推薦設置為1.1-1.3In。

3）電弧光保護主單元采用弧光＋電流綜合判據。動作后瞬時跳開主變進線斷路器。

4）電弧光保護應至少能提供“電弧光保護動作”、“電弧光保護故障”的硬接點信號至計算機監控系統。

5）電弧光保護的出口跳閘繼電器應滿足啟動功率不小于5W、動作電壓介于55%-70% Ue、動作時間不小于10ms的反措要求。

6）電弧光傳感器可采用透鏡型傳感器或點傳感器。
