   在當下發電項目中，在發電機同期這個環節中，自動同期裝置是必不可少的，該裝置只是在同期過程中起作用，完后該裝置就屬于備用狀態，很多現場也會將屏柜斷電停用。下面簡單的對自動準同期簡單的介紹一下。

兩個功能

1、自動檢查待并發電機和系統的電壓差和頻率差,在滿足準同期并列條件時自動提前發出合閘脈沖,使斷路器觸頭在相位差=0瞬間接通。

2、當電壓差或頻率差不滿足要求時,自動對待并發電機發出調壓或調速脈沖,以加快自動并列的過程

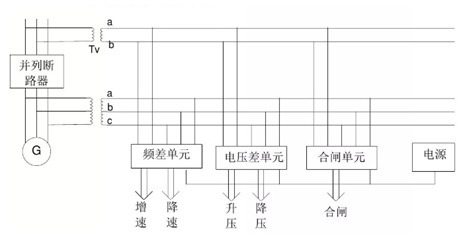

自動準同期示意圖：

自動準同期裝置按自動化程度分為

(1)半自動準同期并列裝置沒有頻差調節和電壓調節功能,只有合間信號控制單元待并發電機的頗率和電壓由運行人員監視和調整;當頻率和電壓都滿足并列條件時,并列裝置就會在合適的時刻發出合閘信號。

(2)自動準同期并列裝置設置了頻率控制單元、電壓控制單元和合閘信號控制單元;待并發電機的頻率或電壓都由并列裝置自動調節;當滿足并列條件時,自動選擇合適時機發出合閘信號。
